Omron E3S-AD88 – 5 Thông Số Kỹ Thuật Cần Nắm Rõ

Omron E3S-AD88 là mẫu cảm biến quang điện phản xạ khuếch tán hay gặp trên băng tải, máy đóng gói và các dây chuyền đếm sản phẩm. Thiết bị nhỏ gọn, bền, dễ lắp, nhưng muốn chạy ổn thì bạn cần hiểu đúng thông số lẫn cách chỉnh. Trong bài viết này, AD88 tổng hợp đầy đủ những gì cần biết trước khi mua và lắp đặt.

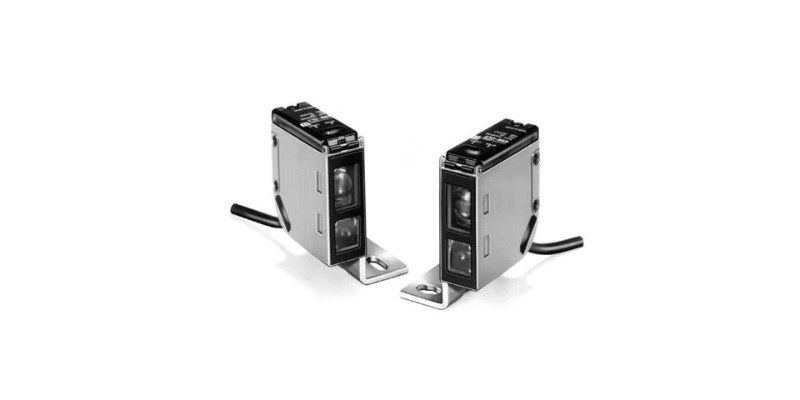

Đặc điểm nổi bật của Omron E3S-AD88

Thuộc dòng E3S-A có bộ khuếch đại tích hợp sẵn trong thân, Omron E3S-AD88 sở hữu 5 thông số bạn nên nắm rõ trước khi đưa vào hệ thống.

• Kiểu phát hiện phản xạ khuếch tán: đầu phát và đầu thu nằm chung 1 thân, ánh sáng chiếu ra sẽ dội ngược lại khi gặp vật nên bạn không cần lắp gương hay đầu thu riêng. Khoảng cách phát hiện chuẩn là 100 mm với tấm giấy trắng 100 x 100 mm.
• Nguồn sáng hồng ngoại: Omron E3S-AD88 dùng LED hồng ngoại bước sóng 850 nm theo công bố của hãng. Vật màu đen hoặc bề mặt hút sáng sẽ làm khoảng cách thực tế ngắn lại, vì thế bạn nên thử trước với chính sản phẩm trên dây chuyền.
• Ngõ ra PNP linh hoạt: tín hiệu ra dạng PNP, có thể chuyển giữa chế độ Light ON hoặc Dark ON ngay trên thân cảm biến. Dòng tải tối đa 100 mA, đủ để đóng relay nhỏ hay cấp thẳng vào ngõ vào PLC.
• Nguồn cấp và tốc độ: cảm biến chạy với điện áp 10 đến 30 VDC, dòng tiêu thụ tối đa 35 mA, thời gian đáp ứng chỉ 0,5 ms. Tốc độ này đủ bắt kịp những băng tải chạy nhanh với sản phẩm nhỏ nối đuôi nhau.
• Độ bền và kết nối: thân đạt chuẩn IP67, hoạt động trong khoảng âm 25°C đến 55°C, có sẵn mạch bảo vệ ngược cực nguồn, chống ngắn mạch ngõ ra cùng chức năng chống nhiễu lẫn nhau. Kiểu kết nối đầu cắm M12 giúp việc thay thế chỉ mất vài phút.

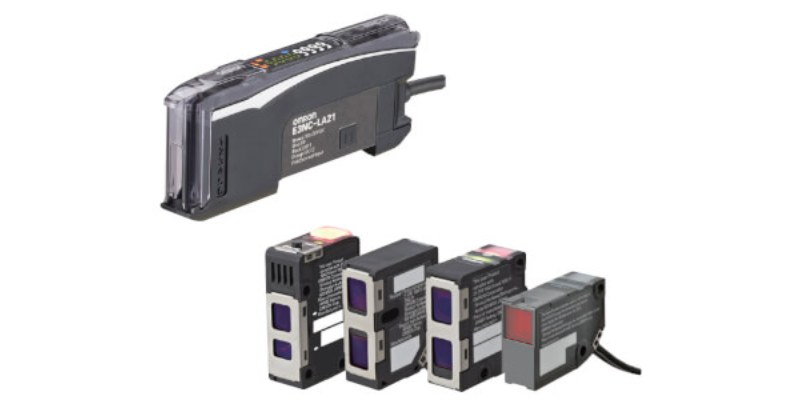

So sánh với các mã cùng series E3S

Nhiều người chọn nhầm mã vì các cảm biến dòng E3S-A có ngoại hình khá giống nhau. Bảng dưới đây đặt Omron E3S-AD88 cạnh 4 mã anh em để bạn dễ phân biệt.

Mã	Kiểu cảm biến	Khoảng cách phát hiện	Lưu ý chọn mua
Omron E3S-AD88	Cảm biến phản xạ khuếch tán dạng thân đứng, ngõ ra PNP, kết nối qua đầu cắm M12.	Phát hiện vật trong khoảng 100 mm với giấy trắng chuẩn 100 x 100 mm.	Hợp với tủ điện cần tháo lắp nhanh vì khi thay thế bạn chỉ cần rút đầu cắm ra.
E3S-AD83	Cùng kiểu phản xạ khuếch tán, ngõ ra PNP, thân đứng nhưng là loại dây liền dài 2 m.	Khoảng cách phát hiện cũng là 100 mm, dùng chung nguồn sáng hồng ngoại 850 nm.	Nên chọn khi vị trí lắp gần tủ điện và bạn không cần thay thế thường xuyên.
E3S-AD87	Vẫn là cảm biến phản xạ khuếch tán ngõ ra PNP nhưng có tầm quét xa hơn hẳn.	Phát hiện được vật cách khoảng 700 mm với giấy trắng chuẩn 200 x 200 mm.	Hợp khi không thể gắn cảm biến sát băng tải, bạn nên thử thực tế với màu vật thể trước khi chốt mua.
E3S-AT81	Cảm biến thu phát riêng gồm 1 đầu phát và 1 đầu thu đặt đối diện nhau, ngõ ra PNP.	Tầm hoạt động lên tới 7 m, sử dụng đèn LED đỏ bước sóng 660 nm.	Bắt vật tối màu ổn định hơn nhưng phải đi dây cho cả 2 đầu nên tốn công lắp đặt.
E3S-AR81	Cảm biến phản xạ gương ngõ ra PNP, cần thêm tấm phản xạ E39-R1 đặt đối diện.	Khoảng cách đạt tới 2 m khi dùng đúng tấm phản xạ đi kèm.	Hợp với lối đi rộng, tuy nhiên vật có bề mặt bóng loáng có thể dội sáng ngược gây báo sai.

Nếu vẫn phân vân, AD88 gợi ý bạn đo khoảng cách lắp đặt thực tế trước rồi mới chọn mã, vì đây là yếu tố quyết định nhiều nhất.

Cách lắp đặt và ứng dụng thực tế của thiết bị

Lắp đúng ngay từ đầu giúp Omron E3S-AD88 chạy ổn định nhiều năm mà ít phải chỉnh lại. Dưới đây là các bước cơ bản cùng những lỗi hay gặp khi đưa cảm biến vào vận hành.

Sơ đồ đấu dây ngõ ra PNP với PLC

Với loại đầu cắm M12, bạn cần mua thêm 1 sợi cáp M12 4 chân đi kèm. Theo quy ước màu dây phổ biến của Omron, dây nâu nối nguồn dương, dây xanh dương nối 0V, dây đen là tín hiệu ra; bạn vẫn nên đối chiếu sơ đồ trong tài liệu đi kèm trước khi cấp điện. Vì Omron E3S-AD88 xuất tín hiệu dạng PNP, chân COM của ngõ vào PLC phải nối về 0V để nhận đúng mức logic. Nếu PLC chỉ nhận tín hiệu NPN, AD88 khuyên bạn đổi sang mã tương ứng là E3S-AD68 thay vì cố đấu vòng qua relay.

Cách chỉnh độ nhạy và chọn chế độ Light ON/Dark ON

Núm chỉnh độ nhạy trên Omron E3S-AD88 là loại xoay 2 vòng có vạch chỉ báo. Cách chỉnh đơn giản nhất là đặt vật cần phát hiện vào vị trí, vặn tăng từ mức thấp tới khi đèn báo sáng rồi ghi nhớ điểm đó. Tiếp theo, bỏ vật ra, vặn tiếp cho tới khi cảm biến bắt nhầm nền phía sau, sau đó đưa núm về khoảng giữa 2 điểm này. Chế độ Light ON cho ngõ ra bật khi có vật, còn Dark ON thì ngược lại, chỉ bật khi phía trước đầu cảm biến trống.

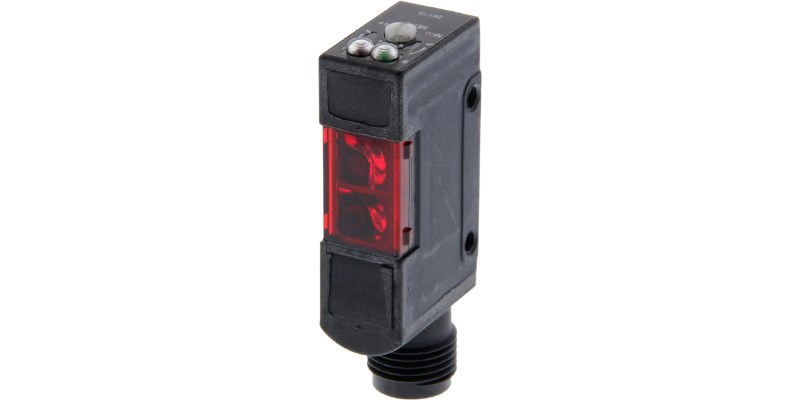

Ứng dụng trong môi trường băng tải và đóng gói sản phẩm

Tầm quét 100 mm cùng góc nhìn rộng khiến Omron E3S-AD88 rất hợp với các bài toán phát hiện vật ở cự ly gần. Trong nhà máy, cảm biến thường được dùng để đếm hộp trên băng tải, kiểm tra chai đã có nắp hay chưa, báo hiệu khi túi hàng đến vị trí dán nhãn hoặc dừng máy khi khay rỗng. Riêng với vật trong suốt như chai nhựa trong, AD88 lưu ý cảm biến khuếch tán rất dễ bỏ sót, lúc này mã thu phát riêng hoặc phản xạ gương sẽ an toàn hơn.

Các sự cố thường gặp và hướng dẫn khắc phục

Lỗi hay gặp nhất là cảm biến bắt nhầm băng tải hoặc thành máy phía sau vật, khi đó bạn chỉ cần giảm độ nhạy hoặc chỉnh lại góc lắp. Trường hợp Omron E3S-AD88 bỏ sót vật màu đen, hãy đưa đầu cảm biến lại gần hơn vì vật tối phản xạ rất ít ánh sáng. Nếu đèn báo không sáng dù đã cấp điện, bạn kiểm tra lại cực nguồn lẫn dây nối đầu M12. Khi gắn 2 cảm biến sát nhau, dù thiết bị có sẵn chức năng chống nhiễu, đội ngũ AD88 vẫn đề xuất giãn khoảng cách để tín hiệu ổn định hơn.

Kết luận

Omron E3S-AD88 là lựa chọn gọn nhẹ cho những vị trí cần phát hiện vật trong phạm vi 100 mm, dùng tín hiệu PNP và muốn thay thế nhanh qua đầu cắm M12. Nếu khoảng cách xa hơn hoặc vật thể trong suốt, bạn nên cân nhắc các mã khác trong cùng dòng. Trước khi đặt mua, hãy kiểm tra kỹ mã hàng trên tem vì chỉ lệch 1 ký tự là có thể nhận nhầm loại NPN hoặc dây liền. AD88 chúc bạn lắp đặt suôn sẻ.
